จัดทำแผนที่ภูมิประเทศและอุทกศาสตร์ จังหวัดแม่ฮ่องสอน

โจทย์และที่มา

จังหวัดแม่ฮ่องสอนมีภูมิประเทศเป็นภูเขาสูงชันสลับซับซ้อน ระดับความสูงและปริมาณฝนแปรผันมากในแต่ละพื้นที่ หน่วยงานจึงจำเป็นต้องมีแผนที่ภูมิประเทศและข้อมูลฝนที่ครอบคลุมทั้งจังหวัดในรูปแบบที่อ่านง่าย ใช้เป็นข้อมูลอ้างอิงเบื้องต้นสำหรับงานสำรวจ วางแผนโครงการชลประทาน และการบริหารจัดการน้ำในภาพรวม โดยไม่ผูกกับการขออนุญาตใช้พื้นที่โครงการใดโครงการหนึ่งโดยเฉพาะ

วิธีการดำเนินงาน

• ประมวลผลข้อมูล DEM จากภาพถ่ายดาวเทียม Sentinel-1 SAR ความละเอียด 10 เมตร (Alaska Satellite Facility)
• จัดทำแผนที่ Hypsometric Map แสดงระดับความสูงและแหล่งน้ำ (แม่น้ำ/ลำห้วย) แยกรายอำเภอ ครบทั้ง 7 อำเภอ
• สร้างกราฟตัดขวางแสดงค่าระดับความสูง (Elevation Profile) ตามแนวที่กำหนดในแต่ละอำเภอ เพื่อให้เห็นลักษณะภูมิประเทศเชิงลึก
• วิเคราะห์และจัดทำแผนที่การกระจายตัวของปริมาณฝนเฉลี่ยสะสมรายปี (10 ปี ย้อนหลัง) ด้วยกระบวนการ Interpolation จากข้อมูลสถานีของหลายหน่วยงาน (กรมชลประทาน กรมทรัพยากรน้ำ กรมอุตุนิยมวิทยา ปภ. ฯลฯ)
• ออกแบบเลย์เอาต์แผนที่ตามมาตรฐานของกรมชลประทาน พร้อมสัญลักษณ์ มาตราส่วน และ inset map ระบุตำแหน่ง

ภาพประกอบผลงาน

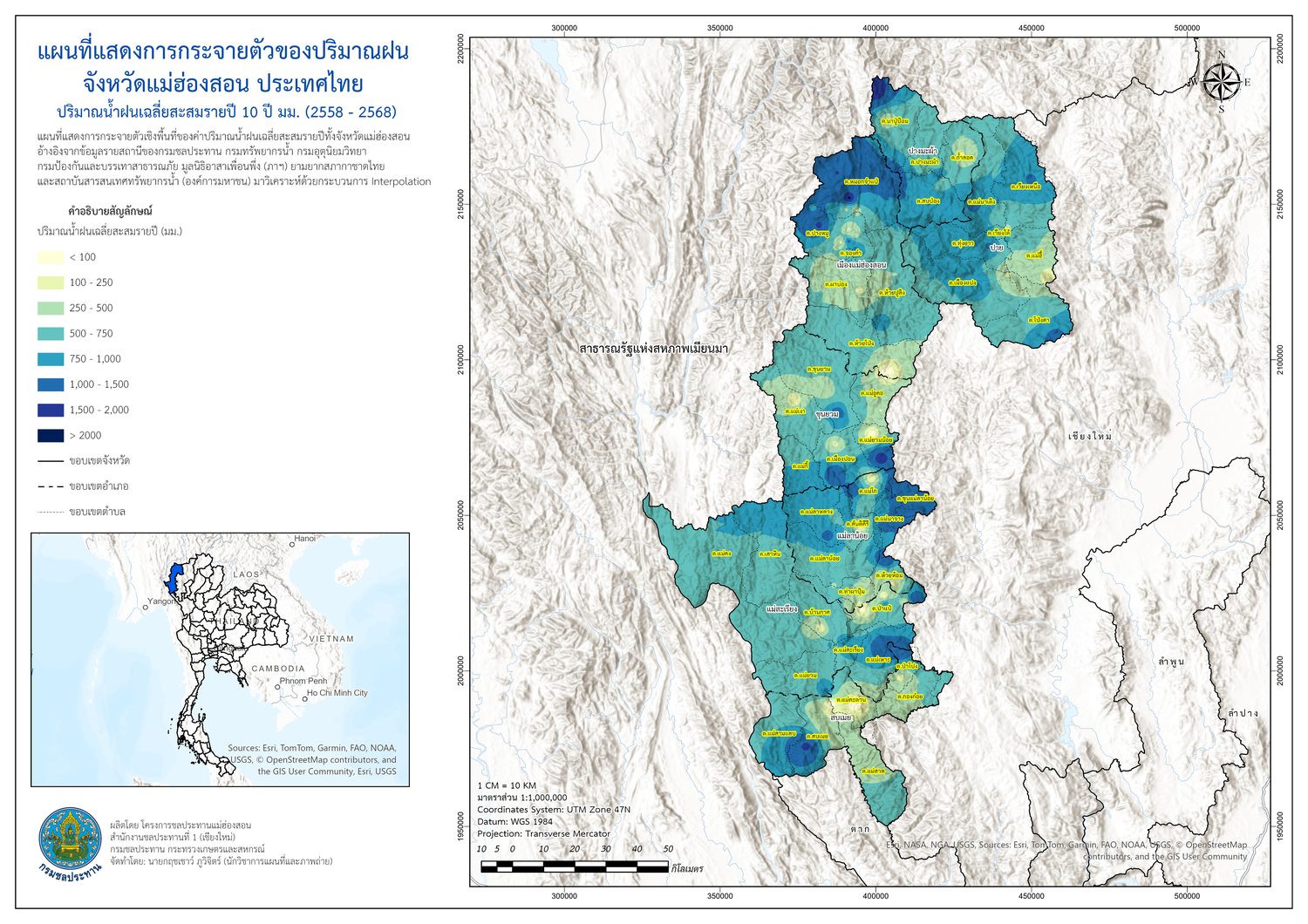

Rainfall Distributionปริมาณฝนเฉลี่ยสะสม 10 ปี ทั้งจังหวัด

Hypsometric Mapอำเภอเมืองแม่ฮ่องสอน

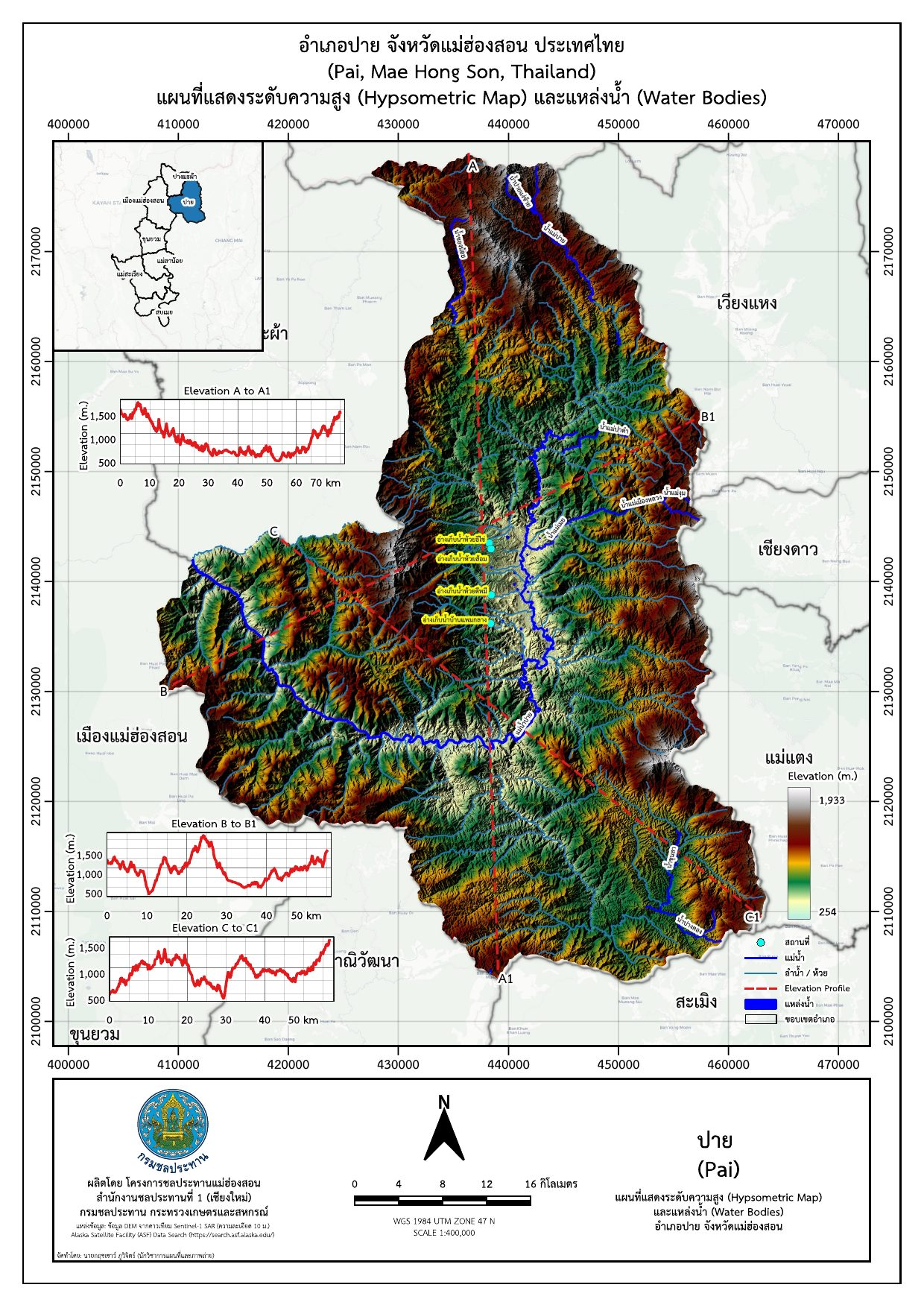

Hypsometric Mapอำเภอปาย

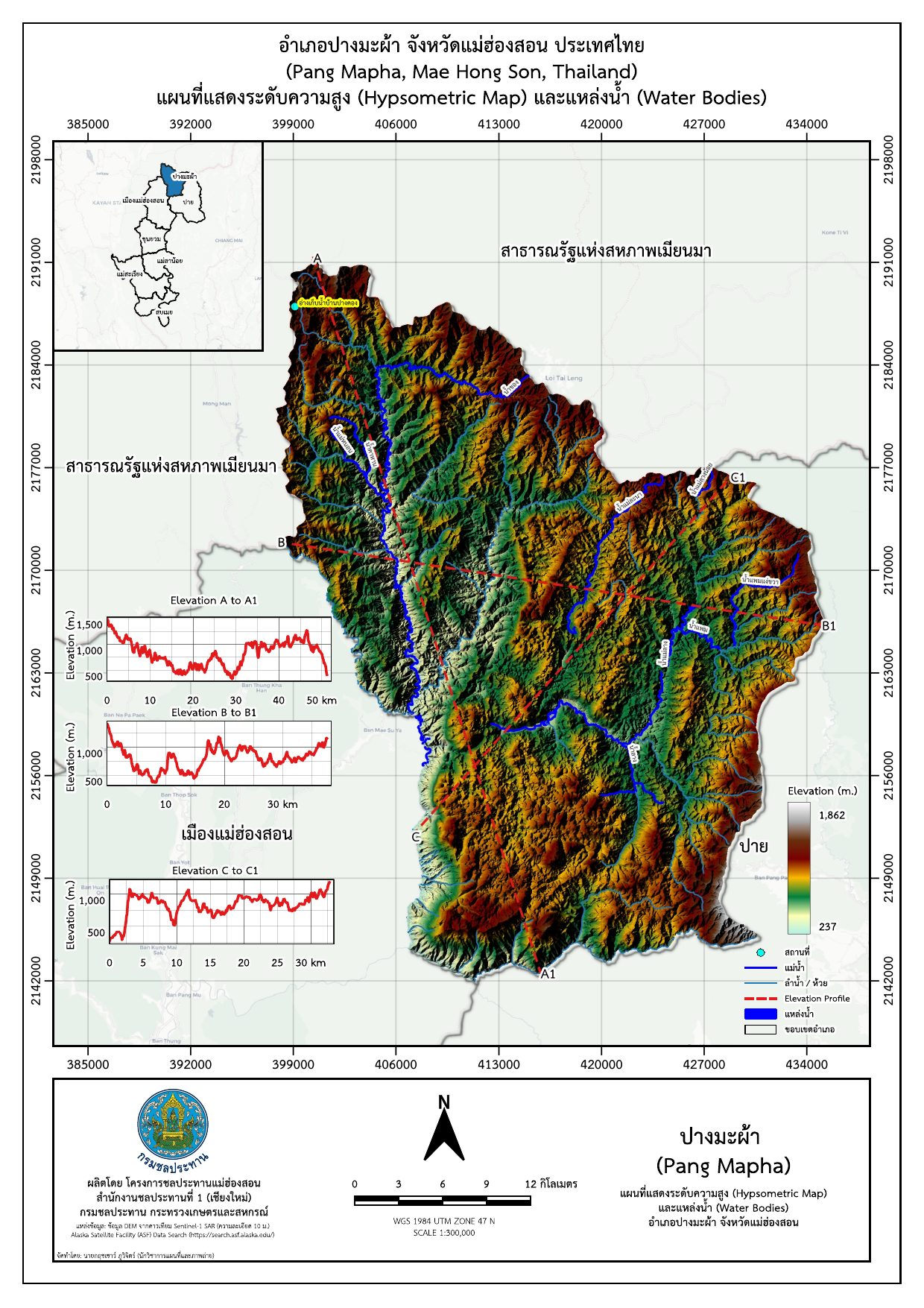

Hypsometric Mapอำเภอปางมะผ้า

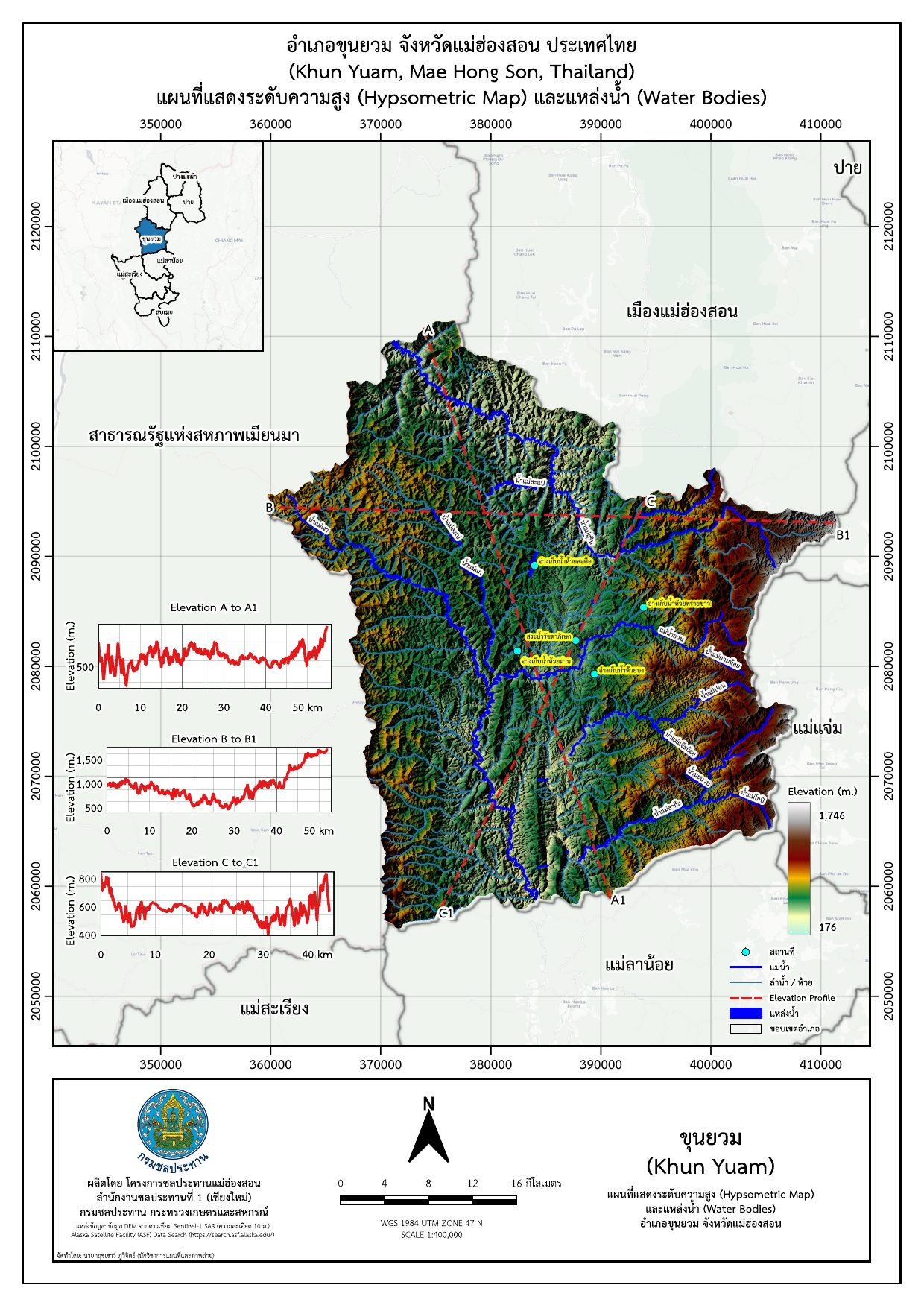

Hypsometric Mapอำเภอขุนยวม

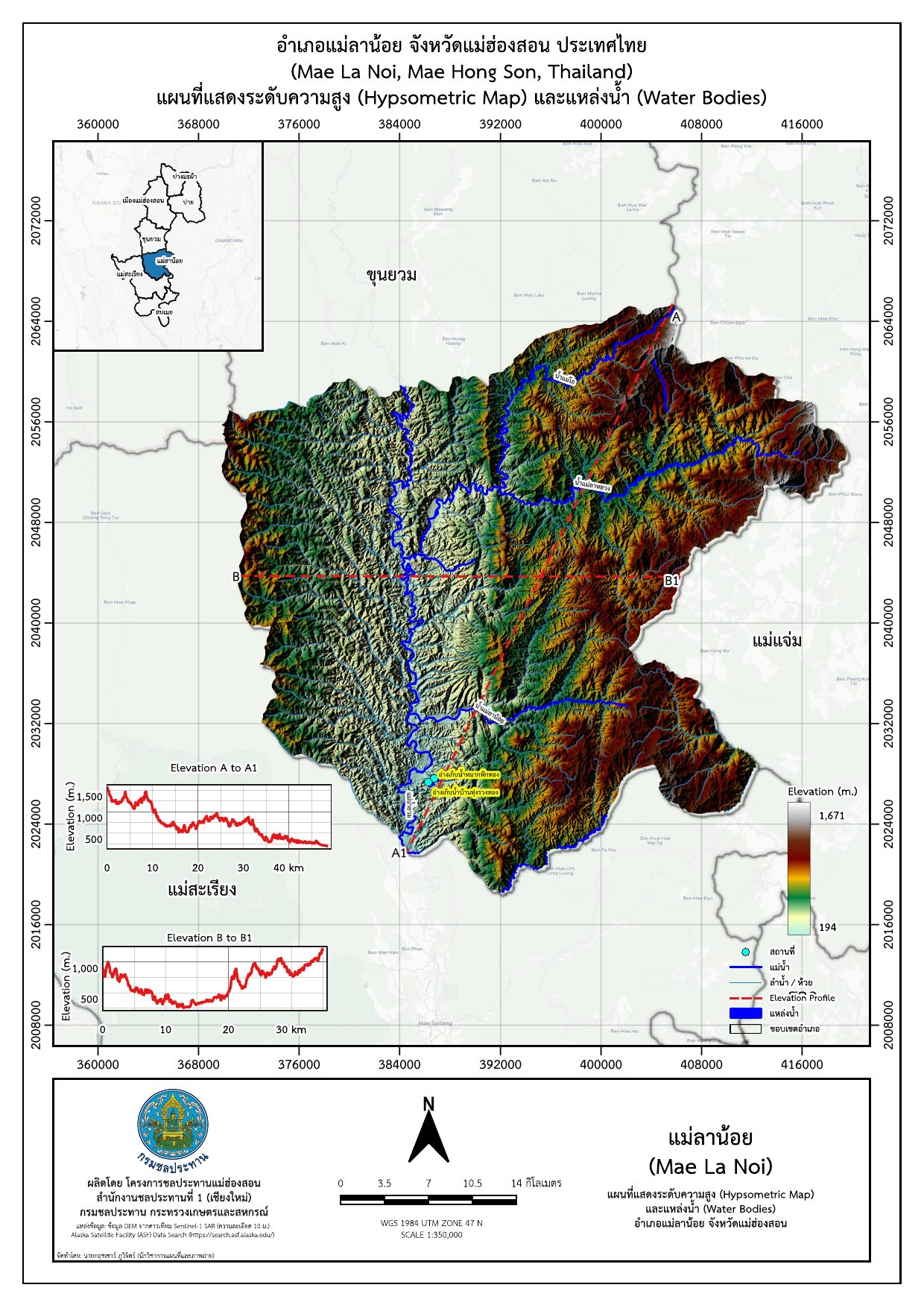

Hypsometric Mapอำเภอแม่ลาน้อย

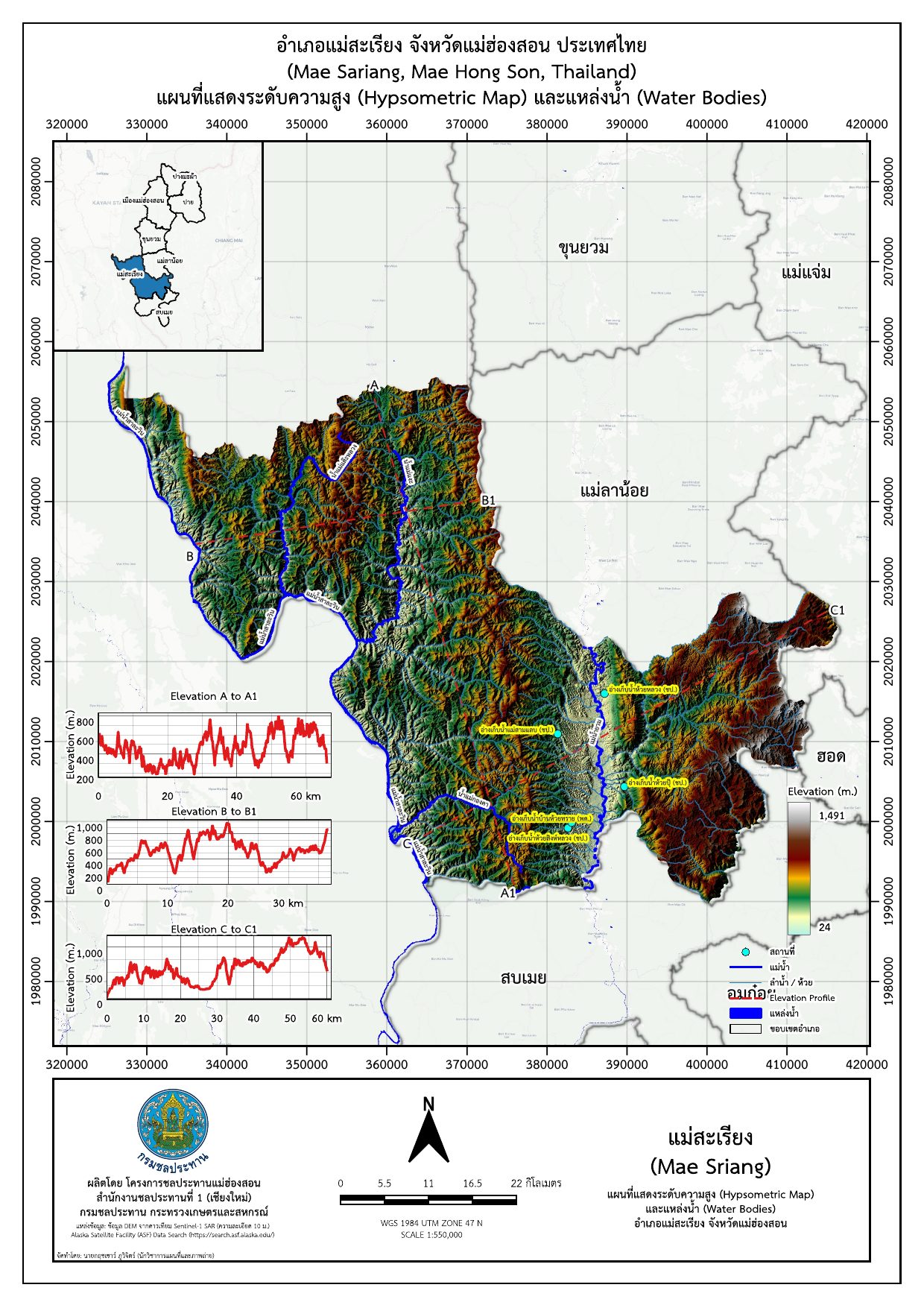

Hypsometric Mapอำเภอแม่สะเรียง

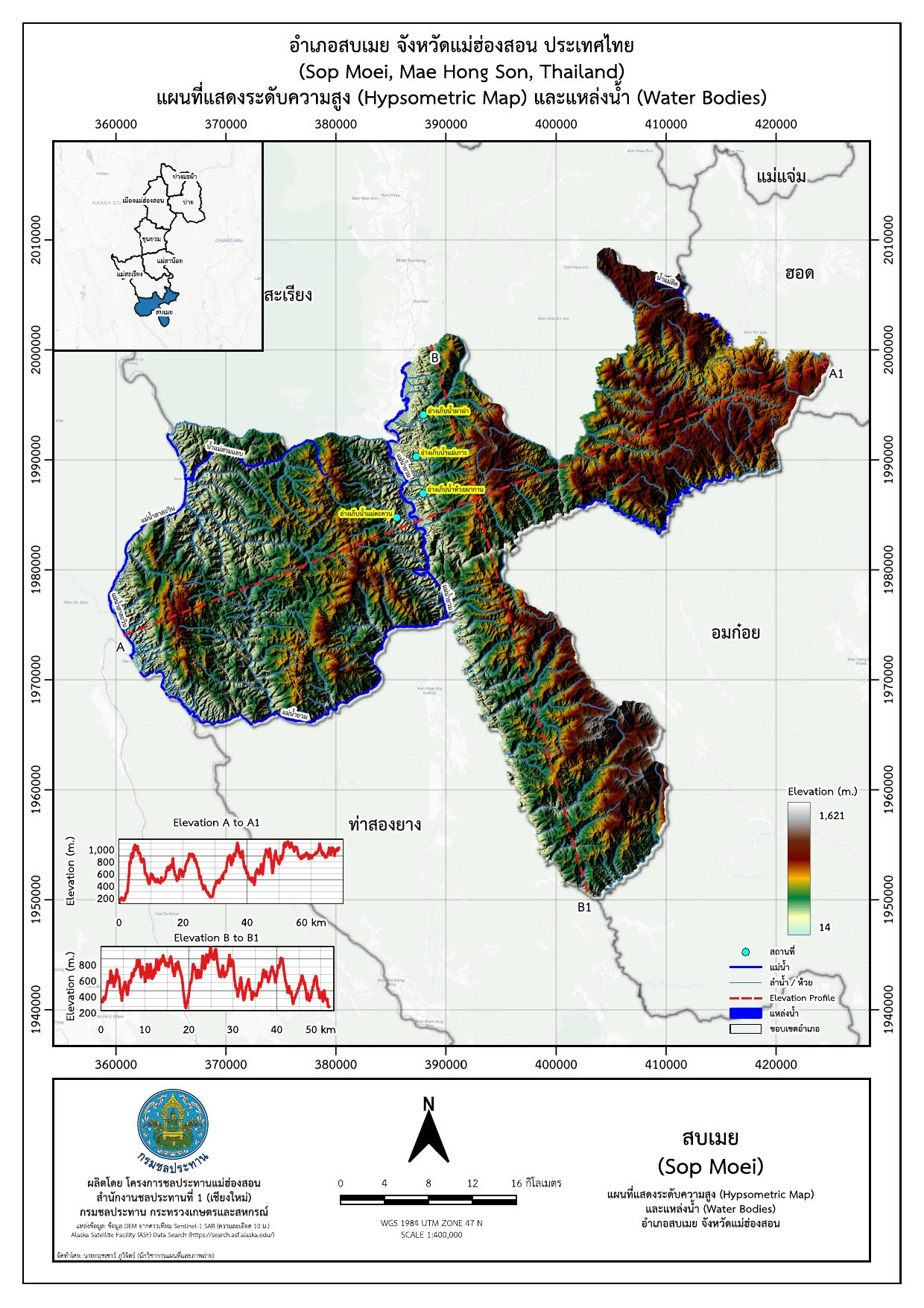

Hypsometric Mapอำเภอสบเมย

ผลลัพธ์และการนำไปใช้

ชุดแผนที่ที่จัดทำขึ้นใช้เป็นข้อมูลพื้นฐานอ้างอิงสำหรับทีมสำรวจและวางแผนงานชลประทานทั้งจังหวัด ช่วยให้เห็นภาพรวมลักษณะภูมิประเทศ ทิศทางลำน้ำ และแนวโน้มปริมาณฝนในแต่ละพื้นที่ได้อย่างรวดเร็ว โดยไม่ต้องรอข้อมูลเฉพาะโครงการ เหมาะสำหรับการนำเสนอภาพรวมและประกอบการตัดสินใจเบื้องต้นก่อนลงพื้นที่จริง
